پروژه آموزش گام به گام خود آموز ارتباط بين دو plc به کمک رابط شبکه MPI ۱۳۹۱/۴/۳۱

ارسال به :

پروژه آموزش گام به گام خود آموز ،ارتباط بين دو plcبه کمک رابط شبکه MPI
تاليف : فرامرز خوش لفظ
به دليل درخواست هاي مکرر کاربران گرامي در قالب سوال و درخواست مبني برآموزش شبکه هاي صنعتي و براساس قول داده شده بحمدا... تاليف کتاب خود آموز اينجانب خاتمه يافته و به تدريج در سايت براي استفاده کاربران محترم خواهم گذاشت.
حال با آغاز ماه ضيافت ا... و براي تلاوت و شيريني اين ماه پر برکت اين پروژه که اولين پروژه از کتاب و بصورت کاملا" خود آموز مي باشد را براي شما عزيزان قرار ميدهم . انشاا... که در در دعاهاي اين ماه مبارک ما را هم بي نصيب نگذاريد.
پروژه هاي سخت افزاري PLC
پروژه 1

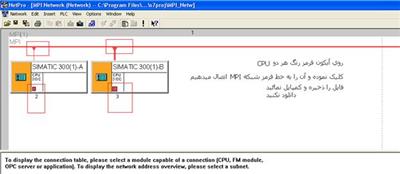

ارتباط بين دو plcبه کمک رابط شبکه MPI
براي ارتباط بين دو CPUاز ارتباط داده هاي سراسري GDC( Global Data Communication) که يک روش ساده براي ارتباط مستقيم بين انواع CPUاز خانواده S7-300و S7-400مي باشد.
در اين روش در ارتباط بين ماژولها فيدبک وجود نداردو بصورت Broadcastمي باشد. يعني تائيدي براي ارسال صحيح و يا غلط اطلاعات به فرستنده ارسال نمي شود.
اين روش براي پروژه هايي که سطح امنيتي بالايي دارند مناسب نمي باشند
در اين روش تا 15 ،CPUرا ميتوان به يکديگر ارتباط داد و نوع داده مي تواند ورودي ، خروجي ، بيت حافظه و تايمر و يا کانتر باشد.
-          در اين پروژه از دو CPU313Cاستفاده شده است ، ميتوان از CPUهاي متفاوت و حتي آنها که داراي پورت DPمي باشند نيز استفاده کرد، بطوريکه از پورت DPآن استفاده نشود.
-          چون اين CPUداراي ورودي و خروجي Compactمي باشد در آدرس دهي به آدرس پيش فرض آن توجه شود.
-          در خاتمه ارتباطات سخت افزاري و دانلودتنظيمات نرم افزار ي ميتوان بصورت روال معمول از بلوک هاي متنوع براي برنامه نويسي دو CPUاستفاده کرد.
-          نحوه ساخت کابل و کانکتور توضيح داده شده است

ادامه در فايل پيوست
