پروژه لامپ و ژنراتور 10 کیلو وات ۱۳۹۱/۱۲/۱۲

ارسال به :

پروژه لامپ و ژنراتور 10 کیلو وات
صورت مسئله این پروژه توسط یکی از کاربران ارسال شده و درخواست پاسخ را داشته اند، ساده ترین راه حل که
می توان نوشت بشرح زیر می باشد.کاربران گرامی با بررسی این راه حل، راه حل های دیگری ارائه داده
و امتیاز دانلوددریافت و پاسخ در سایت بنامشان قرار داده خواهد شد.

یک ژنراتور داریم که حداکثر می تواند 10 کیلو وات خروجی داشته باشد
پنج عدد لامپ 1و 3 و 5 و 7 و 9 کیلو وات نیز داریم.
-          هر کدام از پنج لامپ به تنهایی می توانند با فشار کلید مربوط به آن لامپ روشن شوند.

-          لامپها می توانند با یکدیگر نیز روشن شوند بشرطی که جمع توان آنها بیشتر از توان ژنراتور نباشد
یعنی لامپهای 7 و 3 وات یا
لامپهای 1و3 و 5 وات یا
لامپهای 1 و 9 وات
نیز می توانند با همدیگر روشن شوند
-          اگر مجموع توان لامپها از 10 کیلو وات بیشتر شود هیچیک از لامپها نبایستی روشن شوند

راه حل:

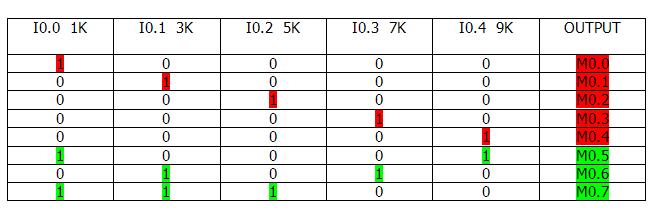

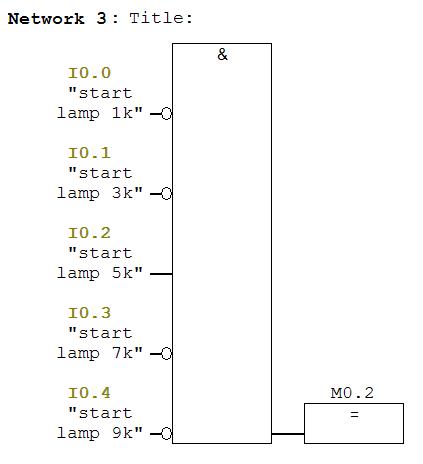

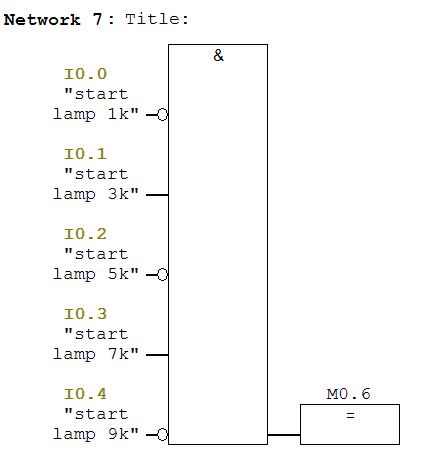

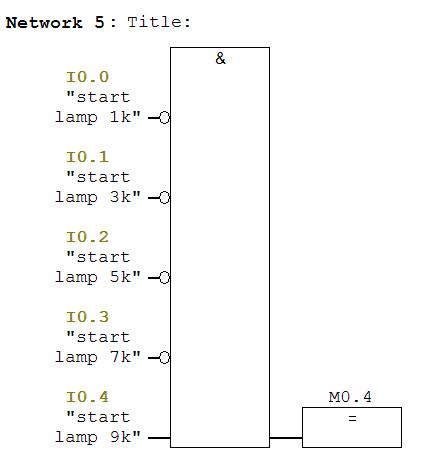

میتوان متناسب با جدول زیر حالتهایی که لامپ ها روشن می شود را نوشت ( به رنگ قرمز )و همچنین با ترکیب حالتهای مشترک
را نیز برای لامپها می نویسیم.( به رنگ سبز )

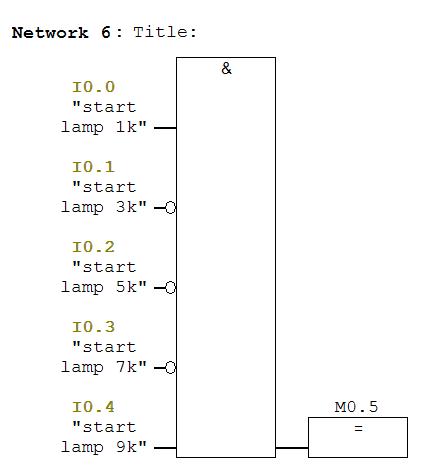

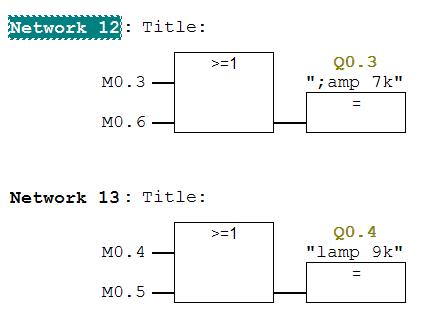

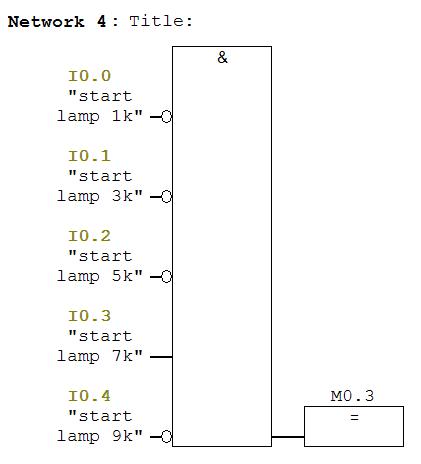

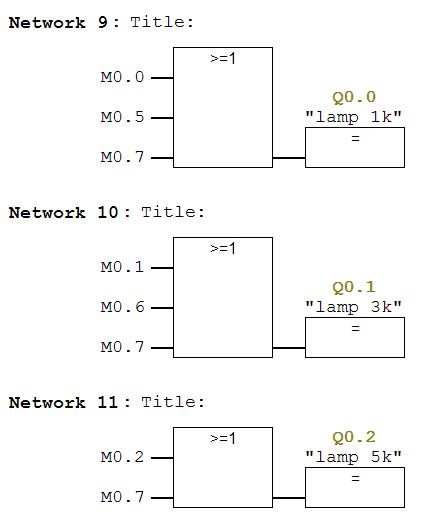

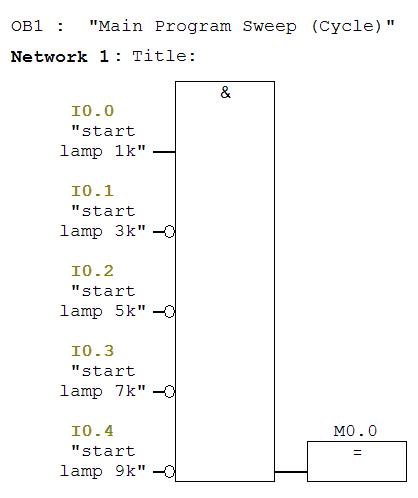

چون ماشین PLC‌خروجی همنام را مشاهده نماید فرمان Cut Offبه خروجی ها خواهد داد ،

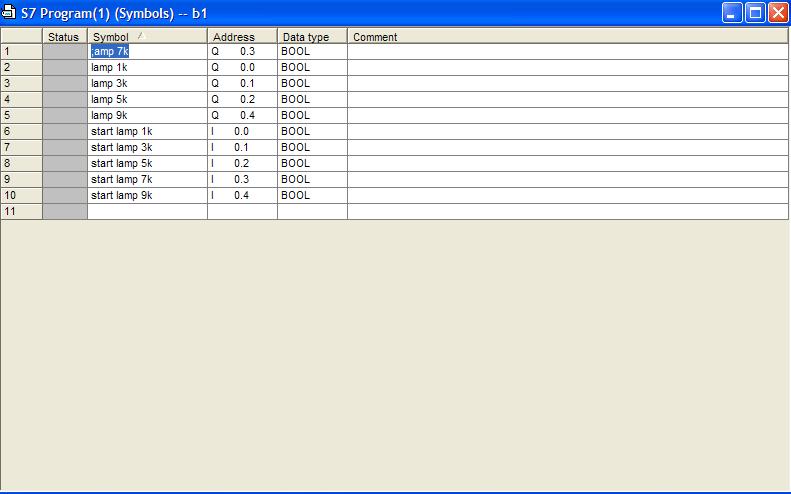

بنابراین از Memory بعنوان واسطه استفاده کرده ایم.از جدول سمبل ها نیز برای تحلیل بهتر استفاده شده است.
( این روش تحلیل برای آموزش و یاد گیری بسیار کاربردی می باشد )
فایل برنامه PLC به پیوست می باشد
