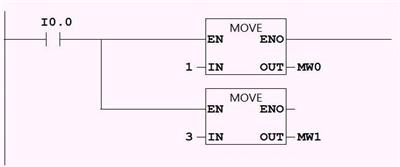

با يك شدن I0.0 پايه EN يك ميشود. با اين عمل مقدار تعيين شده در پايه IN مستقيما روي پايه OUT قرار خواهد گرفت.
در اينجا مقدار MW1 برابر 3 خواهد شد.

با يك شدن I0.0 پايه EN يك ميشود. با اين عمل مقدار تعيين شده در پايه IN مستقيما روي پايه OUT قرار خواهد گرفت.
در اينجا مقدار MW1 برابر 3 خواهد شد.

سلام
من اول اين مدار رو براي دو تا ورودي نوشتم
يعني يه ورودي عدد 1 رو move مي كرد و يه ورودي ديگه عدد 3 رو
چون mw0 از mb 0و mb1 تشكيل شده و mw1 هم از mb1 mb2تشكيل شده وقتي دستور movرو اجرا كنيد با فعال شده ورودي اول بايت يك داراي عدد يك ميشه
با فعال شدن ورودي دوم بايت يك صفر ميشه
حالا اگر ما هر دو ورودي رو با هم يك كنيم يا به عبارت ديگه فقط يه ورودي داشته باشيم يعني همين مداري كه بالا رسم شده اول بايت 1 رو يك ميكنه و سپس اونو صفر ميكنه اما چيزي كه در بايت يك ميمونه صفر است
اگه شما بيايد و خروجي اول رو بديد به mw1و خروجي دوم رو به mw0 اولويت با دستور دوم ميشه يعني اينكهدستور دوم تعيين كنننده بايت 1 مشترك بين mw0 , mw1است


در كل جواب سوال بالا اينه كا در mw1 عدد 3 قرار ميگيره

به نظر من 3 است

با سلام
با 1 شدن i0.0 مقدار mw1 برابر 3 خواهد شد چون مقدار 3 در ورودی منتظر set شدن عملگر می باشد تا در صورت 1 شدن مقدار 3 را در ورودی نشان دهد

مقدار اون 103 در مبنای 16 میشود

mw0 , mw1 در بایت 1 با هم تداخل دارند.عدد 1 در بایت 1 قرار میگیرد و عدد 3 در بایت2 قرار میگیرد پس mw1 عدد 103 را در مینای 16 نمایش میدهد
100000011

با يك شدن I0.0 پايه EN يك ميشود. با اين عمل مقدار تعيين شده در پايه IN مستقيما روي پايه OUT قرار خواهد گرفت.
در اينجا مقدار MW1 برابر 3 خواهد شد.
