بسمه تعالی
روش ایجاد و استفاده UDT ( User Defined Data Type ) در TIA V13
آموزش تصویری

علی اکبر حسینی , فرامرز خوش لفظ
UDT یا ( User Defined Data Type ) از جمله بلوک هایی هستند که می توان آن را در پوشه ی Blocks برنامه Simatic Manager ایجاد کرد. روش ایجاد آن مانند بلوکهای FC,FB,…. می باشد.
UDT ها برای ساده سازی برنامه نویسی ایجاد میگردند و حاوی اطلاعاتی هستند که باعناوین مشابه در پروژه های مختلف استفاده می شود. بعنوان مثال ما یک پروژه بنام Test1 داریم که در آن متغییرهایی مانند  Start, ,Lamp,……. و هر چیز دیگری با هر سیستم اعدادی داریم و مجموعه ای از برنامه , حال یک پروژه دیگر نیز بنام Test2 با مجموعه ای از برنامه ها داشته ولی همان متغییرهای Start,Lamp,……. که در پروژه یک استفاده شده در این پروژه نیز استفاده شده است. و به همین ترتیب در پروژه 3 و پروژه ....... n ام
نکته مهم:
درست است اسامی متغییرها در پروژه ها یکسان است ولی متناسب با ساختار برنامه ممکن است عملکرد یکسان در تمامی پروژه ها و یا متفاوت در هر یک از پروژه ها داشته باشد.
یک روش معمول آن است که تمامی متغییر ها را در یک DB بصورت تک تک نوشته و آدرس دهی نمائیم. و یا برای هر یک از پروژه ها جدول سمبلیک ایجاد کرده , آنوقت نامهای مشابه تکراری قبول نمی کند ویا جداگانه مثلا" برای 10 تا 15 پروژه که داریم جداگانه برنامه نویسی نمائیم و بسیاری از روشهای دیگر
اما استفاده از UDT می تواند بسیار در حل این مشکل چاره ساز باشد.
نکته مهم :
محتویات UDT به PLC انتقال پیدا نمی کند.
روش ساخت و استفاده و اجرای آن در نرم افزار Step-7 و نرم افزار TIA که زیمنس آن را ارائه نموده است تفاوتهایی دارد که هریک را بصورت جداگانه در قالب آموزش تصویری برای استفاده شما عزیزان قرار میدهیم. روش ایجاد و تست در Step 7 را در پست قبلی در سایت قرار داده ایم.
در بسیاری از کتابها و مراجع فارسی و لاتین متاسفانه بسیار گنگ و بصورت کاملا" گذرا به UDT ها اشاره نموده اند, که بسیاری از همکاران و کاربران عزیز در درخواستهای مکرر نیاز خود به آموزش آن را اعلام نموده اند, که در اجابت به خواسته این عزیزان در قالب یک پروزه کاربردی بصورت تصویری و با توضیحات بشرح زیر آن را ارائه میدهیم.
روش ساخت و استفاده و اجرای آن در نرم افزار TIA زیمنس بشرح زیر می باشد.
صورت مسئله :

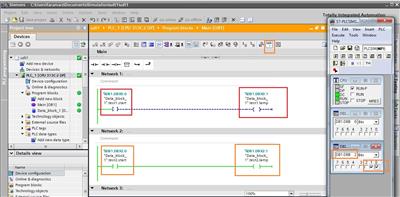

دو پروژه (Test1,Test2 ) داریم که در هر یک از پروژه ها با فشار شستی استارت یک لامپ روشن و با رها کردن شستی لامپ خاموش  می شود . ( برای سادگی کار دو پروژه با حداقل متغییر تعریف شده که میتوان آن را به n پروژه با n متغییر گسترش داد, مراحل کار یکسان است )

مراحل کار:
  • وارد نرم افزار TIA V13 ( یا هر ورژنی که در سیستم شما نصب است )شده ویک پروژه جدید بنام UDT1 ( یا هرنام دلخواه دیگر ) می سازیم. آن را با CPU وکارتهای موجود و ........ پیکر بندی سخت افزاری نموده وآن را ذخیره و کمپایل می نمائیم. ( ما در اینجا بعنوان نمونه با CPU 313C-2DP ورژن 2.6 پیکر بندی خود را انجام داده ایم.
علی اکبر حسینی , فرامرز خوش لفظ
  • ادامه مطلب فایل پیوست
