DVI چیست؟ Digital Video Interface ۱۳۹۲/۵/۳

ارسال به :

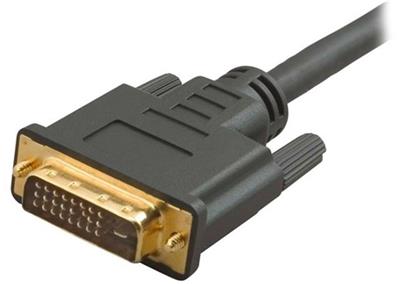

DVIچیست؟Digital Video Interface
عارف اوجاقی
DVIیا بطور کامل Digital Video Interfaceسیستمی است که توسط شرکت DigitalDisplay Working Group‌یا DDWGبا هدف افزایش کیفیت تصاویر دستگاههای
نمایش دیجیتال (مثل LCDها و  ویدئو پروجکتورها ) تا بالاترین حد ممکن و تطبیق کانال انتقال آنالوگ و دیجیتال بر روی یک رابط (Interface) ارائه گردید.
استاندارد قبلی VGA: Video Graphics Arrayبطور خاص برای دستگاههای مبتنی بر فناوری CRTطراحی شده بود که در آن منبع درحالیکه هر خط افقی تصویر
را ارسال می کند، ولتاژ خروجی را برای تعیین سطح روشنایی مناسب تغییر می دهد و در نمایشگر، CRTبا تغییر شدت پرتو الکترونی به این تغییرات پاسخ می دهد.
وقتی این سیگنال آنالوگ به نمایشگر دیجیتال می رسد، برای هر پیکسل مقدار روشنایی باید مشخص شده باشد که این کار را کدبردار (Decoder) با نمونه برداری از
ولتاژ سیگنال ورودی در فاصله های زمانی مشخص انجام می دهد که این روش چند مشکل ذاتی دارد. از آنجا که سیگنال نهایی دیجیتال خواهد بود، درصورتیکه نمونه برداری
درست صورت نگیرد باعث اعوجاج در سیگنال نهایی خواهد شد. درضمن احتمال تداخل همشنوایی یا Crosstalkنیز وجود دارد.
DVIراهی کاملا متفاوت ارائه می کند که در این روش سطح روشنایی یا Brightnessهر پیکسل در بافر خروجی دستگاه منبع با یک پیکسل در دستگاه نمایشگر بطور متناظر
و با کدهای باینری ارسال می گردد و عاری از نویز و اعوجاج ذاتی سیگنالهای آنالوگ می باشد.
ادامه مطلب فایل پیوست

نویسنده / مترجم : عارف اوجاقی
