مقادیر در آنالوگ ۱۳۹۱/۱۲/۶

ارسال به :

مقادیر در آنالوگ

با توجه به سوالات مکرر کاربران مبنی بر اینکه در برنامه نویسی آنالوگ ماشین های زیمنس مقادیر جریان و ولتاژ
را بر مبنی عدد 27648 برنامه نویسی می نمایند و این عدد مبین چیست؟
در پاسخ با این سوال باید گفت :
همچنانکه میدانید به مجموع یک ولتاژ و یک جریان در برنامه نویسی آنالوگ یک کانال گفته می شود.
هر کانال در برنامه نویسی آنالوگ 16 بیت یا بعبارتی یک کلمه را اشغال می کند و معادل دسیمال یک
کلمه نیز عدد 32768 می باشد.
حال با توجه به رزولوشن کارت های آنالوگ ، دقت کارت آنالوگ و ..... و بر اساس ساختار کارت آنالوگ که یک

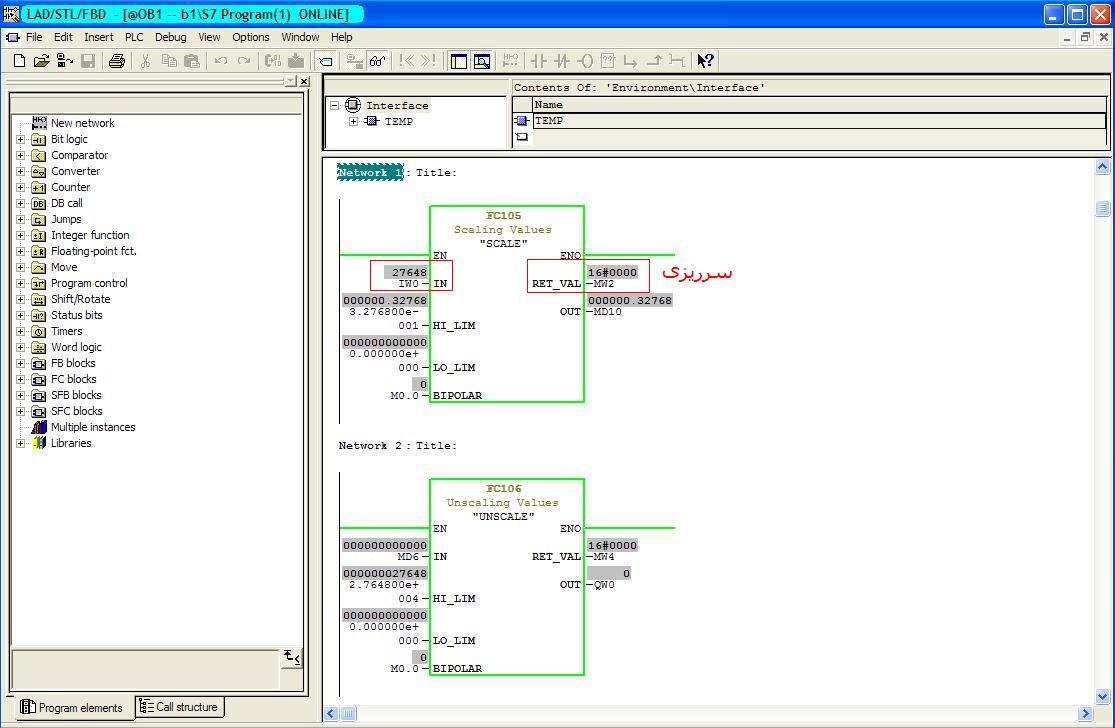

مبدل آنالوگ به دیجیتال می باشد( ACD)،و بر اساس مثال عملی که در ادامه این توضیحات آورده شده است .
این کارت های آنالوگ زیمنس با توجه به مقادیر مثبت تا عدد 27648 سرریز Overflowنداشته و بیشترین دقت
را دارا می باشد و در خارج از این محدوده سرریز دارد. همچنین در صورت داشتن مقادیر مثبت و منفی
بین عدد 27648+ تا 27648- بالاترین دقت و سرریزی ندارد.
لذا در صورتی که کاربران دلایل دیگری برای انتخاب عدد 27648 دارند اعلام نمایند تا برای استفاده
علاقمندان قرار داده شود.
منبع : مدیران سایت
نویسنده / مترجم : مدیران سایت

تعداد بازدید : 3099
