مسابقه شماره هفت
مهلت ارسال پاسخ از 21-4-91 لغايت 4-5-91

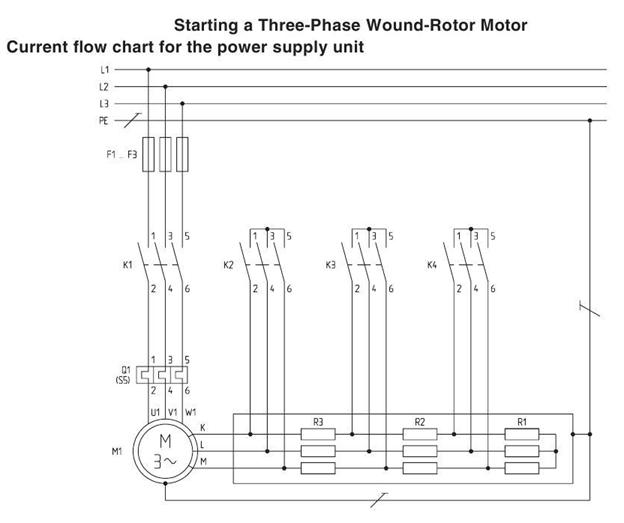

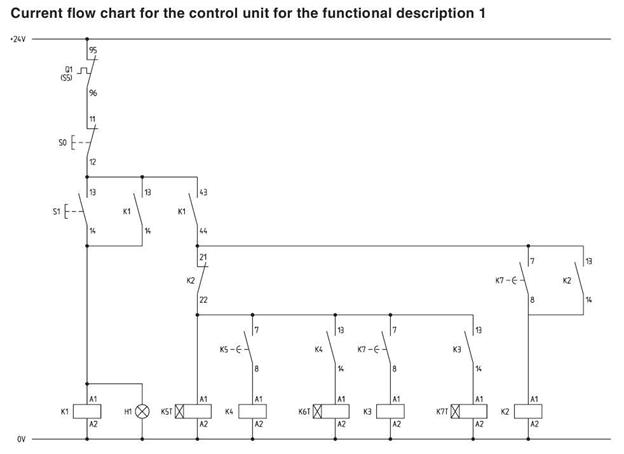

تصاوير زير مدار قدرت و مدار فرمان راه اندازي آرام يک موتور الکتريکي سه فاز را نشان ميدهد
- برنامه PLCبه روش FBD را بنويسيد و برايمان ارسال نمائيد.
- در صورتي که ماشين PLCما داراي CPU314C-2DPباشد، که اين CPUداراي 24 ورودي ديجيتال 24 ولت و 16 خروجي ترانزيستوري ديجيتال 24 ولت بصورت Compactمي باشد. دياگرام سيم بندي سخت افزاري اين مدار با اين PLCبرايمان رسم و ارسال نمائيد.(با کليد و کنتاکتور واقعي )
توجه :
کاربران محترم را به دليل ارسال ايميل هاي فراوان در مورد مسابقه به نکات زير جلب نمايم:
- لطفا" قبل از ارسال پاسخ مسابقه ، مطلب درج شده در بخش خبر در خصوص انجام مسابقه را مطالعه فرمائيد.
- براي ارسال پاسخ از طريق ارسال مطلب سايت استفاده نمائيد.
- فايل Wordو يا PDFپاسخ به همراه تصوير برنامه ( از محيط برنامه نويسي ) و يا سورس خود برنامه به پيوست باشد تا بتوان از آن در سايت استفاده کرد.
- استاندارد آموزشي در مراکز آموزشي کشور براساس PLCزيمنس آلمان مي باشد لذا آن دسته از کاربران که در محيط غير کار مي کنند به همراه ارسال پاسخ شرح کوتاهي از عملکرد برنامه در آن محيط، آدرس دهي و ..... ارائه نمايند.
- ذکر شماره مسابقه در پاسخ ارسالي ضروري مي باشد.
- چون پاسخهاي صحيح امتياز دانلود ميگيرند ، لذا از کاربران محترم درخواست مي شود فرم کاربري خود را بصورت صحيح و کامل تکميل نمايند. همچنين اگر از طريق غير از ارسال مطلب سايت ( بصورت ايميل آدرس سايت ) پاسخ خود را ارسال مي نمائيد حتما" نام کاربري، نام و نام خانوادگي خود را در پاسخ نامه ذکر نمائيد.
